自動化拼圖拍照控制系統

產品應用簡介

實現自動化超大視野顯微影像拼圖！！

　
視野範圍狹小問題

顯微觀察為了達到細微觀測的目標，往往需要提高物鏡的放大倍率，相對的就會面臨視野範圍狹小的問題，雖然實現了局部細節清晰的目的，可是受到視野範圍的限制，終究難窺全貌。


實現無接縫拼圖

中惠科技自動化顯微影像拼圖拍照系統，結合Prior高精度自動載物台，可實現大範圍的高精密度自動化拼圖拍照控制，讓原本受限於顯微鏡視野範圍狹小的問題，徹底獲得解決。

快速且高精度的拍照拼圖控制

傳統的顯微拼圖，主要還是由人工手動操作樣品移位與拍照控制，等到將所有影像拍攝後，再利用拼圖軟體進行拼圖處理，這樣的作業程序非常辛苦且耗費許多的人工時間，非常不符成本效益。
中惠科技自動化拼圖拍照控制系統整合Prior高精度自動載物台，省去繁瑣的人工操作作業，適用於大範圍的自動化拍照拼圖控制，如逆向工程應用、細胞組織拼圖、IC晶片 拼圖拍照、半導體晶圓等相關拼圖應用，系統可自動執行大範圍、高精度的顯微影像拍照控制，再加上搭配電動Ｚ軸對焦控制，更可解決高景深樣品對焦不易的問題，從而實現大範圍拍照且對焦清晰的無接縫拼圖效果。

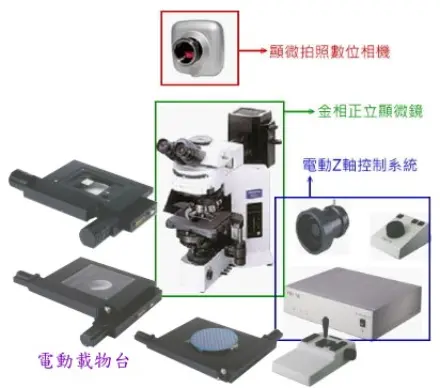

系統組成： Media Cybernectics Image Pro Premier (Z Stack Control Plug-in Module) Prior 電動控制Z軸系統 (Prior 電動Z軸) 顯微鏡專用數位相機 (參考顯微拍照設備，如Optronics數位相機、QImaging數位相機等) 研究型金相顯微鏡 (參考 Olympus 研究型金相顯微鏡) 功能特點： 自動化拍照控制與Z軸對焦控制 提供TimeLapse間隔時間拍照功能 提供Z Stack 堆疊影像拍照功能 整合TimeLapse與Z Stack拍照功能 Z Stack自動完成對焦最佳影像判定 Z Stack自動完成全景深對焦合成 提供Z Stack Align 影像對位修正功能 拍照影像可設定自動存檔 可設定Z軸對焦範圍與拍照張數
